Гибка листового металла ЧПУ : технология, принципы, преимущества
Гибка листового металла на станках с ЧПУ — это автоматизированный процесс деформации металлического листа под заданным углом или радиусом с высокой точностью и повторяемостью. Технология позволяет создавать сложные формы, включая последовательные гибы под разными углами, что невозможно при ручной гибке.
Принцип работы
Станки с ЧПУ используют компьютерное управление для точного контроля процесса гибки. В программу вносятся параметры: угол, радиус, длина гиба, тип материала, толщина листа, усилие и последовательность операций.
Процесс включает несколько этапов:
- Подготовка чертежа. Заказчик передаёт чертёж в векторном формате (DXF, DWG и т. д.) с указанием размеров и линий гиба. На основе чертежа создаётся управляющая программа с учётом материала, толщины и требуемых углов.
- Настройка станка. Подбираются инструменты — пуансон и матрица — исходя из толщины металла, минимального радиуса и геометрии детали. Для точного угла закладывается компенсация пружинения — частичного восстановления формы после гиба.

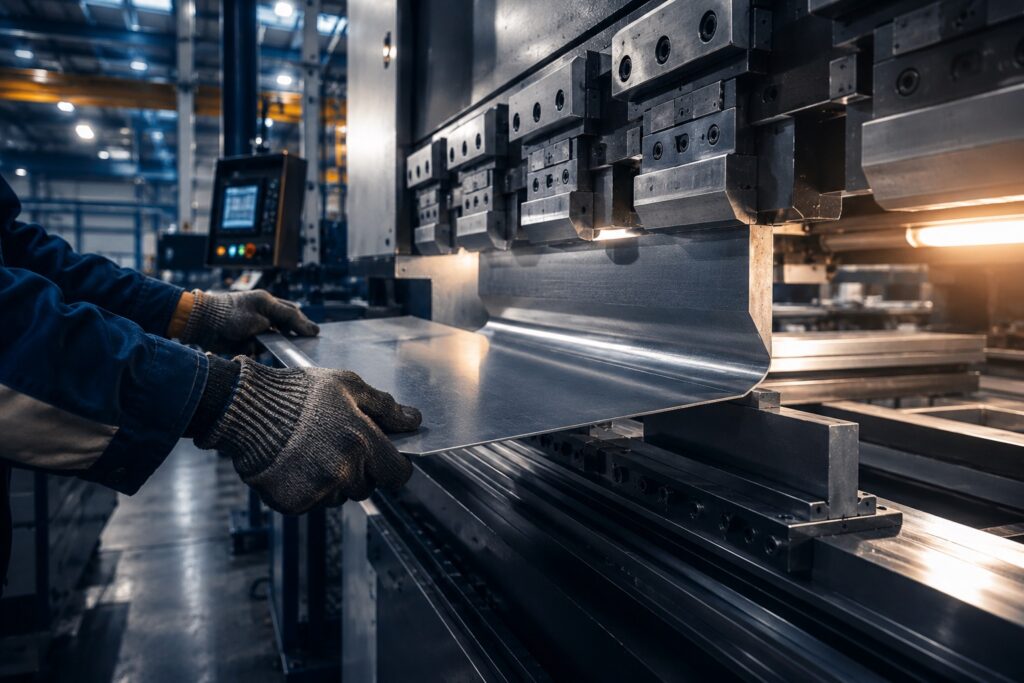

- Установка заготовки. Лист выставляется по заднему упору, фиксируется по размерам, исключаются смещения. При необходимости применяются защитные плёнки или прокладки, если важен внешний вид поверхности.
- Гибка. Пуансон под управлением ЧПУ опускается с заданным усилием в матрицу и деформирует лист до нужного угла. Контроль точности идёт по координатам и углу, на некоторых станках — с автоматической корректировкой в процессе.
- Контроль качества. Первая деталь замеряется по углам и габаритам. Если всё в пределах допуска — запускается партия. В процессе выполняется выборочный контроль и визуальная проверка поверхности.
Технология гибки

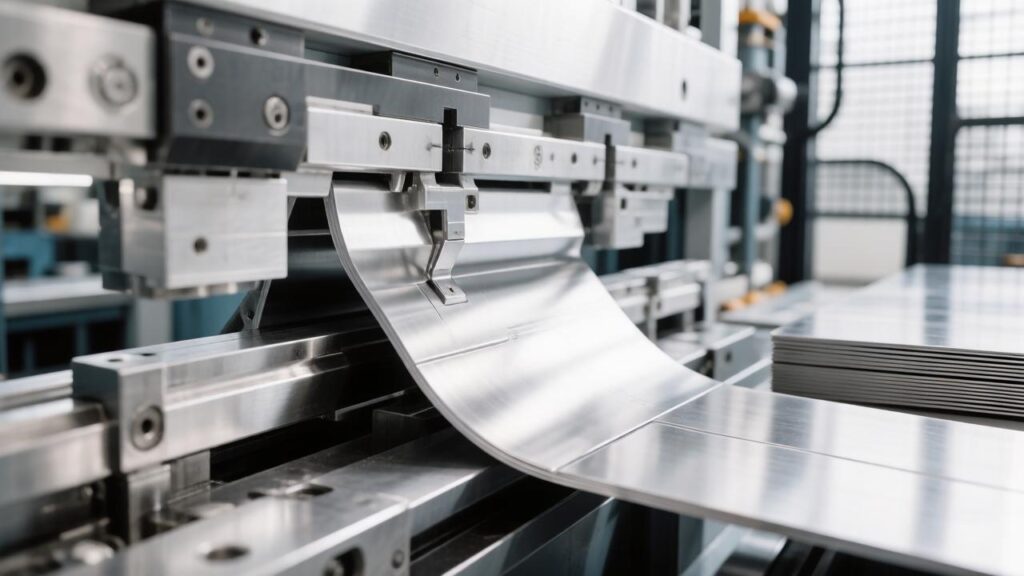

Металлический лист помещается в V-образный паз нижней матрицы, затем верхний пуансон опускается, вызывая пластическую деформацию и формовку вдоль V-образного паза. Угол гибки определяется глубиной погружения пуансона: чем глубже — тем острее угол.
Для компенсации пружинения (упругого последействия) система ЧПУ заранее задаёт больший угол гиба, чем требуется по чертежу. Современные высокоточные машины часто оснащаются системами лазерного измерения угла (LAMS) для обратной связи в реальном времени.
Типы станков с ЧПУ для гибки металла
- Гибочные прессы с ЧПУ. Оснащены верхней и нижней пуансонной системой, которая обеспечивает идеальное давление на металл для достижения нужного угла гибки. Могут работать с различными толщинами и типами металлов.
- Листогибочные машины с ЧПУ. Предназначены для гибки листового металла. Могут быть оснащены дополнительными механизмами, такими как автоматическая подача материала и системы управления заготовкой, для работы с крупными партиями продукции.
- Станки для гибки труб и профилей. Применяются для обработки круглых и прямоугольных профилей с учётом их диаметра, толщины и угла изгиба.
В зависимости от типа привода станки могут быть гидравлическими, электрическими или пневматическими.
Преимущества технологии
- Высокая точность и стабильность результата. Допуски по углу могут достигать ±0,1°, по линейным размерам — ±0,2–0,3 мм (при корректной настройке и стабильно калиброванных инструментах). Это особенно важно, когда деталь должна точно стыковаться с другими элементами конструкции — без подгонки на месте.
- Минимум деформаций и брака. Металл деформируется строго в зоне гиба. За счёт правильного подбора матрицы, радиуса и усилия гиба исключаются трещины, замятия и нежелательное растяжение металла.
- Скорость работы. Настройка станка и выбор инструмента занимают минимальное время — особенно если используется готовая библиотека операций. Сама гибка происходит быстро: один переход — несколько секунд.
- Возможность сложных форм. Станок позволяет выполнять последовательные гибы под разными углами — в том числе по внутренним и внешним линиям. При грамотной развёртке можно собрать объёмную деталь без сварки и доработок, сразу из одного листа.
- Гибкость и универсальность. Современные станки с ЧПУ могут работать с различными материалами — от мягких сплавов, таких как алюминий, до более твёрдых материалов, например нержавеющей стали и титана.
- Снижение отходов материала. Благодаря высокой точности обработки и оптимальному размещению деталей на листе или профиле можно использовать материалы более эффективно.
- Автоматизация и повышение производительности. Станки с ЧПУ значительно сокращают время на настройку и выполнение операций, что повышает производительность. Автоматизация процесса позволяет обрабатывать большие партии продукции без необходимости вмешательства оператора на каждом этапе, что снижает трудозатраты и повышает скорость работы.
- Интеграция с другими системами. ЧПУ-гибка может быть частью единой цифровой цепочки, соединённой с системами планирования, контроля качества и управления запасами.
Дополнительные возможности
- Автоматическая коррекция угла гибки. Датчики компенсируют отклонения.
- 3D-симуляция гибки. Позволяет проверить программу до начала обработки.
- Автоподбор инструмента. ЧПУ выбирает пуансон и матрицу под конкретный материал.
- Интеграция с CAD/CAM-системами. Упрощает подготовку управляющих программ и сокращает риск ошибок.
Технология ЧПУ-гибки широко применяется в автомобилестроении, авиационной и аэрокосмической промышленности, производстве электроники, высокоточного оборудования и других отраслях, где требуются высокая точность, повторяемость и быстрое переключение между задачами.
